Cas d'école : rénovation de toiture d'un bâtiment logistique

Un publicommuniqué signé Bluetek

C’est sous la douceur des toitures angevines que nous démarrons ce nouveau communiqué propre à nos conseils et prestations pour la construction de bâtiments neufs ou la rénovation. En effet, il s’agissait ce printemps de la rénovation d’un entrepôt de stockage situé près d’Angers (FR-49). Avec cet exemple, nous tenons à rappeler la précision de nos entreprises, que ce soit en neuf ou pour la mise en conformité de constructions existantes. Les services Bluetek, filiale Adexsi vous proposent une prestation globale allant de l’étude à la finalisation du projet.

Prise de cotes et pré-projet

Le projet a consisté exclusivement en la rénovation du désenfumage en toiture d’un bâtiment de stockage. Sheeds et anciennes voûtes ont été vérifiés afin de concrétiser une offre globale de remise en conformité. Antérieurement, un des éléments sera réhabilité grâce à une costière coiffante réalisée sur-mesure.

Lanterneaux existants à rénover

Détails lanterneaux existants à rénover

Étude & implantation

Le bâtiment est divisé en 3 cantons et soumis à la réglementation concernant les Etablissements Industriels et Commerciaux (E.I.C.). Le calcul est alors de 1/100ème de surface au sol du local en tenant compte de la surface géométrique Av des exutoires (SGO).

Schéma d'implantation des lanterneaux réalisé par Ludovic Berthonneau - Responsable Régional Distribution

La SGO et, de fait, le nombre de lanterneaux, ont donc été calculés en ce sens. Une voûte a été complétée par un appareil de désenfumage à doubles vantaux. Il s’agit d’une adaptation particulière rendue possible par une costière coiffante sur-mesure Bluecoif.

Schéma de principe assemblage voûte/lanterneau et cotes fabrication spéciale Bluetek



Pour la réhabilitation des sheeds, 3C Étanchéité a fait appel aux services Bluetek. Les costières en place ont été découpées. Une cornière périphérique a été posée.

Schéma de principe découpe costière

Le projet finalisé

Ludovic Berthonneau, intervenant Bluetek en charge de l'affaire, a étudié l’intégralité du dossier et assuré la coordination entre entreprises extérieures et client. Il a aussi été un lien permanent avec les Services Travaux Bluetek qui ont réalisé la pose (et la dépose) des lanterneaux de toiture.

Vue Google Earth & implantation des lanterneaux

Portfolio

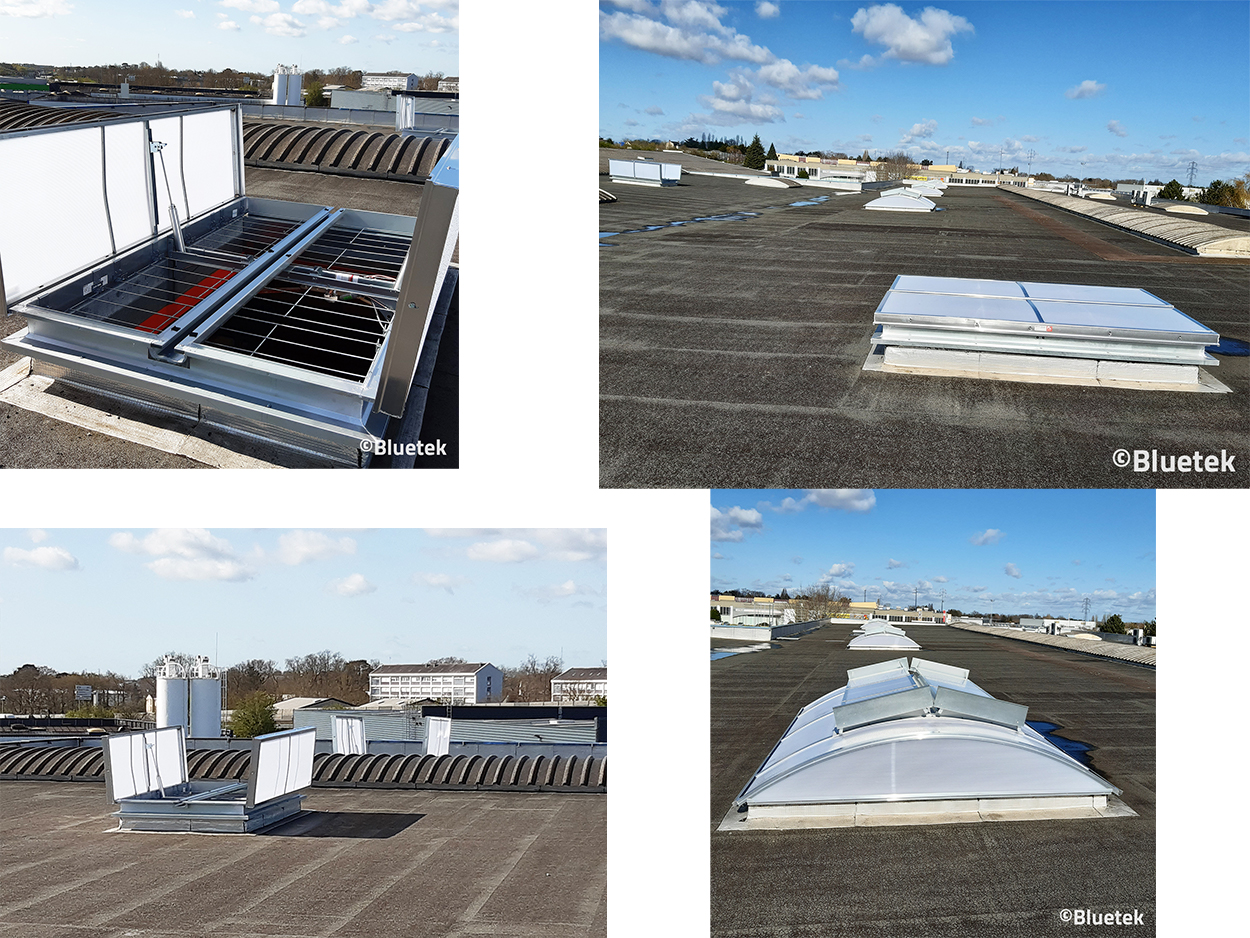

Lanterneaux posés et tests ouverture-fermeture

L’équipement en toiture a consisté en la fourniture de :

• 4 Bluevoûte série 160 corde 2,659 m X longueur 3 m. Remplissage PCA 10 mm opalescent (entraxe des arceaux 1060 mm, flèche 412 mm). Compris ouvrant Exuplus pneumatique avec parevents. Compris grille 1200 joules fixe, sablière et tirants.
• 7 Bluecoif DV Pneu S 150/250. Remplissage PCA 10 mm opalescent. Compris grille 1200 joules fixe. (6 unités avec plages 80 mm et retombées 40 mm / 1 unité avec plages 250 mm, 80 mm, 150 mm et retombées 80 mm).

Commandes à distance et rendu intérieur lumière naturelle

La prestation pose a été en grande partie réalisée par le Service Travaux Bluetek, qui a également assuré l’installation des commandes à distance, accessoires et essais associés (jeux APS, cuivre, goulotte, fixations, mise en service…).

Armoire bi-zone pour canton de plus de 500 m²

Lumière naturelle intérieure du bâtiment logistique

Le Service Travaux Bluetek

Les opérations réalisées par le Service Travaux Bluetek ont été faites conjointement à ceux de l’entreprise 3C Étanchéité. Il s’agissait de déposer les voûtes existantes et de les évacuer de la toiture. De poser les sablières d’adaptation, les nouvelles voûtes avec une reprise d’étanchéité. De mettre en place les lanterneaux coiffants.

Cette réhabilitation globale d’un entrepôt de stockage permet aujourd’hui au client de bénéficier d’un bâtiment assurant sécurité et confort aux salariés, mais aussi pérennisation du bien immobilier. La sécurité incendie via un équipement de désenfumage opérationnel est à nouveau garantie.

• Fourniture : Bluetek // Luynes (FR-37) // Contact : Ludovic Berthonneau / Responsable Régional Distribution
• Fourniture et pose : Bluetek Service Travaux // Ambert (FR-63)

Contacts : Danièle Boyer / Responsable Activité Travaux // Marie Compte / Assistante Commerciale Travaux et Daniel Marel // Responsable Pose

• Travaux : 3C Étanchéité // Distré (FR-49) // Contact : Philippe Bedouet / Directeur
